Ультразвуковая диагностическая система Scanmate Flex DGH
Три варианта датчиков, одна мощная платформа
Максимизируйте свои инвестиции в технологии, настроив Scanmate Flex в соответствии с вашими потребностями!
Портативная офтальмологическая ультразвуковая платформа Scanmate Flex – это идеальный продукт для расширения диагностических возможностей вашей практики. Flex обеспечивает любую желаемую комбинацию A-Scan, B-Scan и UBM. Его отличительной чертой является гибкость.
А-Scan: Flex A-Scan использует проверенный алгоритм выравнивания DGH для получения повторяющихся и чётких измерений осевой длины. Калькулятор ИОЛ прост в использовании и включает в себя современные формулы и формулы после рефракции.
B-Scan: Переработанный зонд B-Scan, новый для Flex, обеспечивает четкое изображение заднего отрезка глаза, даже если оптическая четкость нарушена.
UBM: Зонд Flex UBM незаменим при получении изображений переднего отрезка глаза с высоким разрешением, включая изображения структур, скрытых радужной оболочкой или помутнениями роговицы.
Основные свойства
- Удобное расположение: На столе или стойке, на стене или на тележке.
- Неограниченная лицензия: Программное обеспечение, которое может быть установлено на нескольких рабочих станциях для работы независимо или как сетевая система.
- Емкая база данных: истории болезни пациентов хранятся в базе данных, которая легко доступна для поиска и резервного копирования с помощью встроенного в программу инструмента резервного копирования.
- Портативность: Flex питается от внутренней аккумуляторной батареи, что делает устройство полностью портативным. Кейс для переноски Flex предназначен для размещения как Flex, так и планшетного ПК, поэтому всю систему можно использовать, не вынимая ее из кейса.
А-Scan
Уникальные функции управления измерением Flex A-Scan помогают достичь оптимальных значений измерений. Эти функции позволяют пользователю сосредоточиться на технике применения, в то время как программное обеспечение прибора выполняет анализ формы волны в реальном времени и предоставляет немедленную обратную связь пользователю.
Уникальные функции управления измерением Flex A-Scan помогают достичь оптимальных значений измерений. Эти функции позволяют пользователю сосредоточиться на технике применения, в то время как программное обеспечение прибора выполняет анализ формы волны в реальном времени и предоставляет немедленную обратную связь пользователю.
Flex A-Scan может работать в контактном или погружном режиме. Режим погружения устраняет компрессию роговицы, позволяя проводить измерения в водяной бане. Датчик испускает ультразвуковые импульсы в воду (а не непосредственно в глаз). Импульсы распространяются через воду и попадают в ткани. Этот метод измерения устраняет потенциальную деформацию геометрии роговицы, вызванную прямым контактом с датчиком.
B-Scan

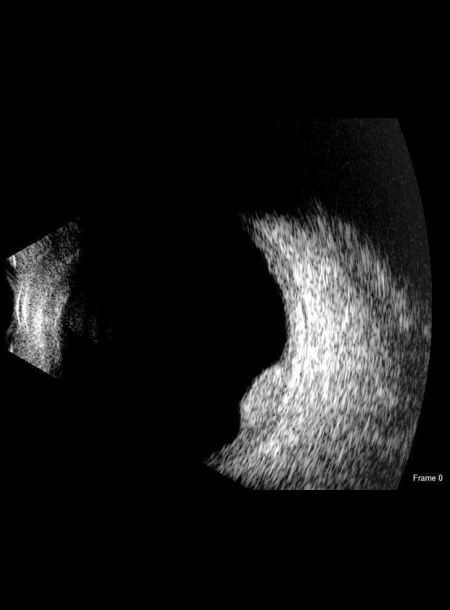

Датчик Scanmate Flex B-Scan позволяет врачам получать четкие и точные изображения и видеозаписи заднего отрезка глаза. Ультразвуковое В-сканирование эффективно даже при наличии помутнений (таких как плотная катаракта, кровь или анатомические структуры), которые мешают оптическим технологиям.
Датчик B-Scan доступен с частотами 12,5 МГц и 20 МГц. Среди экранных инструментов есть штангенциркуль для измерения структур, инструмент для измерения площади и инструмент аннотации, позволяющий обозначить патологии на изображении.
B-Scan может помочь в оценке: Отслоения сетчатки или стекловидного тела;
Патологий гуморальной оболочки стекловидного тела стафиломы, заднего сегмента, сосудистой оболочки, зрительного нерва или утолщения склеры.
UBM
UBM незаменим при визуализации переднего отрезка глаза. Изображения с высоким разрешением UBM дают возможность наблюдать структуры, скрытые радужной оболочкой или помутнениями роговицы.
Программное обеспечение Scanmate предоставляет инструменты для измерения углов, площади и длины, а также инструмент аннотации для обозначения патологий. Наполненный водой одноразовый стерильный чехол Clear Scan® Probe является единственным компонентом, который касается глаза.
Flex UBM обеспечивает четкие изображения переднего сегмента глаза, и в настоящее время эта технология используется в таких процедурах, как:
Измерение ACA, Оценка роговицы после ласика, Мониторинг положения ИОЛ, Передоперационная оценка ICL, Диагностика кист радужки и цилиарной оболочки, Послеоперационное обследование глаукомы
Конфигурации
| Конфигурация с 3 зондами | A-Scan (10 МГц), В- Scan (12.5 МГц/ 20 МГц), UBM (35 МГц/50 МГц) |
| Конфигурация с 2 зондами | A-Scan (10 МГц), В- Scan (12.5 МГц/ 20 МГц) или В- Scan (12.5 МГц/ 20 МГц), UBM (35 МГц/50 МГц) |
| Конфигурация с 1 зондом | В- Scan (12.5 МГц/ 20 МГц) или UBM (35 МГц/50МГц) |
Технические характеристики
B-Scan
| Тип датчика B-Scan | Внутренний, поворотный одноэлементный датчик. 256 линий за одно сканирование. Угол сканирования 60° |
| B-сканирование | Режим визуализации контакта |
| Варианты частоты датчика | 12,5 МГц или 20 МГц |
| Боковая точность | ± 550 мкм |
| Осевая точность (теоретическая) | 28,9 мкм |
| Фокусное расстояние (номинальное) | 20.00 мм или 21.00 мм |
| Глубина резкости | 14.00 мм - 37.00 мм или 15.00 мм - 35.00 мм |
UBM
| Тип датчика UBM | Внешний (съемный), поворотный одноэлементный датчик. 256 линий за одно сканирование. Угол сканирования 30°. |
| Режим сканирования | Водного тракта UBM (с использованием крышки датчика ClearScan®) |
| Варианты частоты датчика | 35 МГц или 50 МГц |
| Точность по горизонтали | ± 250 мкм |
| Боковое разрешение (номинальное) | 80 мкм или 50 мкм |
| Осевая точность (теоретическая) | 9,6 мкм |
| Осевое разрешение (номинальное) | 65 мкм или 50 мкм |
| Фокусное расстояние (номинальное) | 13,00 мм |
| Глубина резкости (номинальная) | 11,50 мм - 14,00 мм |
A-Scan
| Тип датчика A-Scan | Внутренний, фиксированный одноэлементный датчик |
| Способ измерения A-Scan | Контактный или погружной (с использованием погружной оболочки Prager Shell®) |
| Частота датчика | 10 МГц |
| Диапазон измерения осевой длины | 15,00 мм - 40,00 мм |
| Диапазон измерения ACD | 2,00 мм - 6,00 мм |
| Диапазон измерения толщины линзы | 2,00 мм - 7,50 мм |
| Разрешающая способность | 0,01 мм |
| Воспроизводимость | ± 0,03 мм STDEV (погружение) |
| Формулы ИОЛ | SRK II, Binkhorst, SRK/T, Holladay 1, Hoffer Q, Haigis |
| Формулы ИОЛ (пострефракционные) | Double K (SRK/T), основанные на данных анамнеза, клинические (Shammas), основанные на рефракции, чрезмерная рефракция контактных линз |
Базовый блок
| Размеры | 209,55 мм (Д) x 133,50 мм (Ш) x 101,60 мм (В) |
| Вес | 8.00 фунтов |
| Тип аккумулятора | Литий-ионная аккумуляторная батарея 3250 мАч (внутренняя) |
Требования к программному обеспечению
| Требования к программному обеспечению | Intel i5 или выше, 4 ГБ оперативной памяти или выше, 128 ГБ SSD/HDD или выше |
| 2 x 2.0 USB, разрешение дисплея 1024 x 768 или выше | |
| Требования к операционной системе | Windows 8 или более новой версии (32 или 64 бит), MS server 2008 R2 (64 бит) |
| MS Server 2012 / 2012 R2 (64 бит), MS Server 2016 (64 бит) |
